Unterstützt jetzt bis zu 4 TB bei RAID 0, 1, BIG, JBOD, SAFE33 und SAFE50 |
 |
 |
 |
 |
|
 |
 |
 |
 |
| Dokumente |
   |
| SEITENANFANG |
| Jetzt kaufen bei: | |||||
|
Für Beschreibung bitte das Symbol anklicken |
           |
 |
| Erhältliche Farben: Perlweiß |
| Empfohlene Anwendungen: |
| Speicherplatzerweiterung/Mediendateiablage für Notebooks, Grafik- und Videobearbeitung, Datenaustausch zwischen Firmen-, Schul-, Heim-PCs, Datensicherung. |
| Produktmerkmale: |

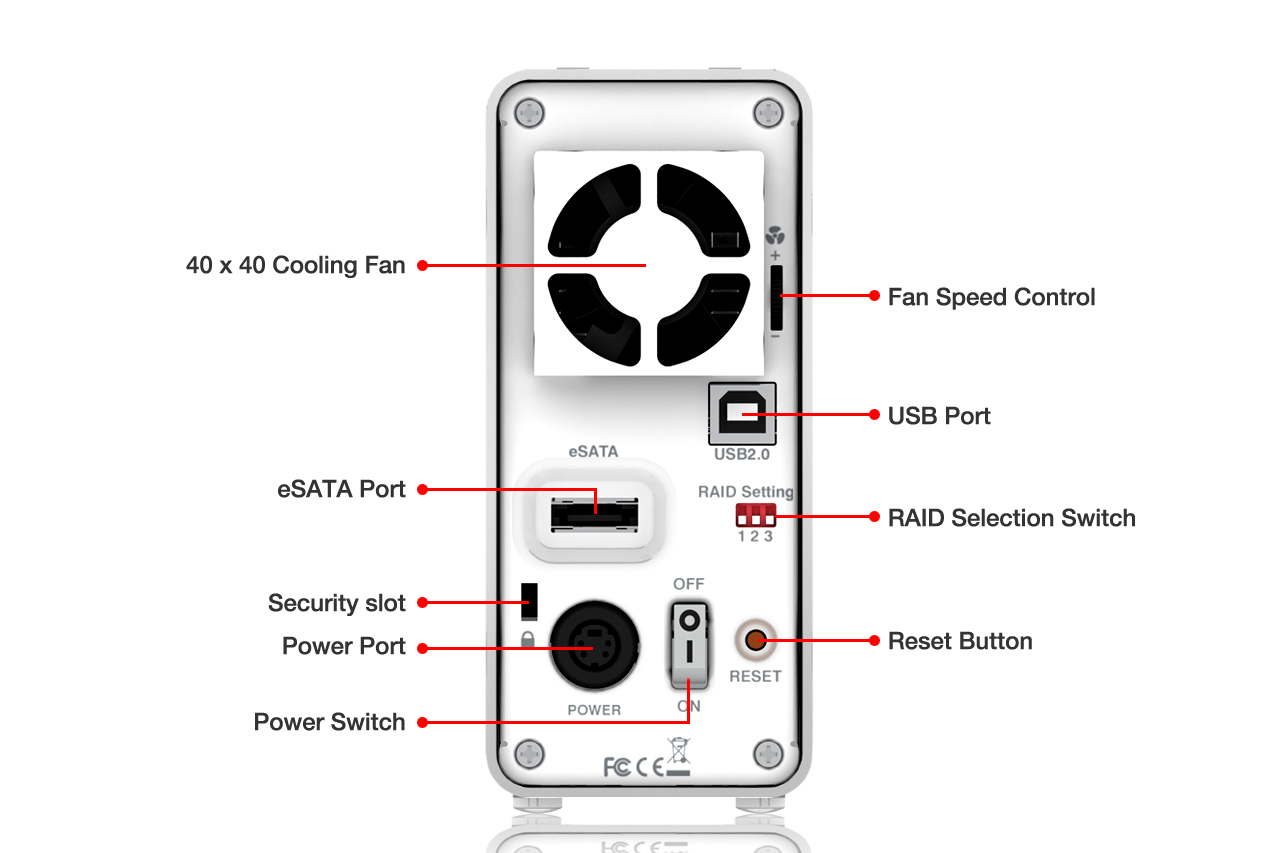

| * MB662 nimmt zwei 3,5" (8,9cm) SATA I/II-Festplatten mit großer Kapazität auf. * Flexible Plug & Play-, USB 2.0- und eSATA-Konnektivität mit Silicon Image 5744-Chipsatz. * Integrierter Hardware-RAID-Controller ermöglicht sechs unterschiedliche RAID-Konfigurationen: --RAID 0 (FAST), RAID 1 (SAFE), BIG, JBOD, SAFE 33, SAFE 50 * Keine zusätzliche Soft- und Hardware zur RAID-Nutzung erforderlich. * Anwenderfreundliches Design ohne Schrauben: Einfach anschließen und loslegen. * 40 mm-Kühlungslüfter mit einstellbarer Geschwindigkeit. * Austausch- und Wartungsmöglichkeiten für mehrere Laufwerke. * Massives Aluminiumgehäuse. * Integrierte Aufnahme für Sicherheitskabel. * Mit Windows und Mac OS kompatibel. |
| SEITENANFANG |
| SEITENANFANG |
RAID-Einstellung |
RAID-Beschreibungen |
 |
JBOD (Nicht-RAID): Zwei physische Laufwerke werden als zwei unabhängige Laufwerke in einem Gehäuse angesteuert und können über das Desktop als zwei logische Volumes angesprochen werden. Der Computer zeigt daher zwei einzelne Laufwerke an. Hinweis: Beim Ausfall eines Laufwerks wird das zweite Laufwerk nicht beeinflusst. Daher bleiben die Daten des funktionierenden Laufwerks intakt und zugriffsbereit. Das System muss Portmultiplikation unterstützen, damit bei eSATA-Verbindung beide Laufwerke einer JBOD-Konfiguration erkannt werden. Andernfalls wird nur Laufwerk 1 erkannt. |
 |
BIG (Verkettung): Zwei physische Laufwerke werden zur Kapazitätsmaximierung (die Kapazität entspricht der Summe der einzelnen Laufwerkkapazitäten) zu einem einzelnen, aber größeren Laufwerk kombiniert, das über das Desktop angesprochen werden kann. Hinweis: Falls ein physisches Laufwerk ausfällt, kann nicht mehr auf die Daten beider Laufwerke zugegriffen werden. Falls Ihnen Datensicherheit am Herzen liegt, empfehlen wir dringend, die sichere Konfiguration (RAID 1-Modus) zu verwenden. |
 |
FAST (RAID 0-Modus): Zwei physische Laufwerke werden zu einem größeren logischen Volume kombiniert, das über das Desktop angesprochen werden kann. Dadurch wird eine maximale Kapazität wie im BIG-Modus (die Kapazität entspricht auch hier der Summe beider Laufwerkkapazitäten), allerdings mit einer höheren Geschwindigkeit erreicht: Die Geschwindigkeit der beiden Laufwerke wird bis zu einem bestimmten Grad gesteigert. Hinweis: Falls ein Laufwerk ausfällt, kann nicht mehr auf die Daten beider Laufwerke zugegriffen werden. |
 |
SAFE (RAID 1-Modus): Zwei physische Laufwerke werden gespiegelt (RAID 1); dabei kann über das Desktop auf ein einzelnes, logisches Laufwerk zugegriffen werden. Sämtliche Daten eines Laufwerks können über das jeweils andere Laufwerk wiederhergestellt werden (die verfügbare Kapazität eines Laufwerks kann dabei die verfügbare Kapazität des anderen Laufwerks nicht überschreiten). Hinweis: Falls ein physisches Laufwerk ausfallen sollte, können die Daten über das zweite Laufwerk sofort wiederhergestellt werden. Bei Laufwerkausfall treten keine Datenverluste auf. |
 |
SAFE33: Bei dieser Einstellung werden 33 % zweier Laufwerke mit identischer Kapazität als RAID 1 SAFE, die restliche Kapazität als BIG konfiguriert. Falls die Kapazität der beiden Laufwerke nicht identisch sein sollte, werden 33 % der geringeren Kapazität als RAID 1 SAFE konfiguriert; dieselbe Kapazität wird dem zweiten Laufwerk zugewiesen. Die restliche Kapazität beider Laufwerke wird zu einer BIG-Konfiguration kombiniert. |
 |
SAFE50: Bei dieser Einstellung werden 50 % zweier Laufwerke mit identischer Kapazität als RAID 1 SAFE, die restliche Kapazität als BIG konfiguriert. Falls die Kapazität der beiden Laufwerke nicht identisch sein sollte, werden 50 % der geringeren Kapazität als RAID 1 SAFE konfiguriert; dieselbe Kapazität wird dem zweiten Laufwerk zugewiesen. Die restliche Kapazität beider Laufwerke wird zu einer BIG-Konfiguration kombiniert. |
Sonstige Informationen |
|
* MB662US-2S rücksetzen: Mit der Reset-Taste setzen Sie die RAID-Stufe zurück. Während des Rücksetzens leuchtet die LED nicht; erst nach Abschluss des Rücksetzens leuchtet die blaue LED auf. Achtung: Beim Ändern des RAID-Modus werden sämtliche auf den beteiligten Laufwerken gespeicherten Daten zerstört. Sofern sich bereits Daten auf den Festplatten befinden, sichern Sie diese zuvor gründlich, ehe Sie die weiteren Schritte ausführen. |
|
RAID Configuration Manager |
|
Konfigurationsmanager herunterladen: Für Windows 7. Packen Sie die Dateien aus (entZIPpen), starten Sie die Setup-Datei zur Installation. Nach der Installation des Konfigurationsmanagers können Sie sich Laufwerkkapazität, Neuaufbau- und Überprüfungsstatus anschauen. |
|
| SEITENANFANG |
* Falls das Laufwerk nicht im „Arbeitsplatz“ (unter Vista: „Computer“) auf dem Desktop angezeigt werden sollte, so gibt es drei mögliche Ursachen hierfür. 1. Sie nutzen vermutlich eine brandneue, noch nicht partitionierte und formatierte Festplatte. Solche Festplatten können Sie über die Datenträgerverwaltung in der Systemsteuerung initialisieren, partitionieren und formatieren. 2. Es besteht ein Konflikt zwischen den Laufwerksbuchstaben und einem anderen Laufwerk des Systems. Bitte rufen Sie die Datenträgerverwaltung auf, klicken Sie das Laufwerk mit der rechten Maustaste an, wählen Sie „Laufwerkbuchstaben und -pfade ändern“, vergeben Sie einen neuen Laufwerkbuchstaben. 3. Da Festplatten unterschiedlicher Hersteller mit wechselnden Signalspannungen arbeiten, funktioniert die LED-Aktivitätsanzeige eventuell nicht bei jeder Festplatte. Bei Problemen wenden Sie sich bitte an uns. |
