FatCage MB155SP-B
Bildergalerie
3,5" HDD Wechselrahmen

Mit dem FatCage MB155SP-B stellt Icy Dock ein neues, internes 5-in-3 SATA Backplane-Modul für 2,5" oder 3,5" Laufwerke vor. Diese neue Modellreihe ist eine "Light-Version" der erfolgreichen MB45x-Serie ohne die Überwachungsfeatures und mit einem insgesamt optimierten Design was zu geringeren Herstellungskosten führt. Dennoch bietet auch dieses Modell 3 Jahre Garantie und das bereits etablierte Tray-System für Hot Swapping und einfache Wartung.
Maximale Platzersparnis & Zuverlässige Konstruktion

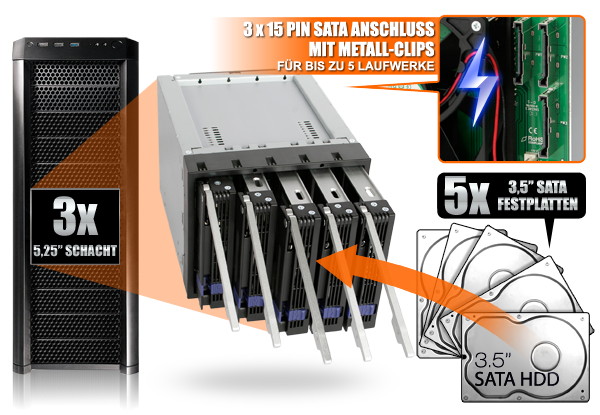

Das MB155SP-B wurde als leichtes Backplane-Modul konzipiert, während das gleiche Level an Qualität, wie Sie es von Icy Dock Produkten erwarten, im Vergleich zu den MB45X Modellen beibehalten wurde. Während bei dem Design einige Änderungen vorgenommen wurden, so ist der platzsparende Charakter doch erhalten geblieben. Das Backplane-Modul kann fünf 3,5" SATA III Festplatten aufnehmen - in nur drei 5,25" Laufwerksschächten.

Der FatCage wurde zudem auf 15 Pin SATA Stromanschlüsse umgestellt, sodass eine bessere Konnektivität gegenüber modernen Systemen gewährleistet wird. Die Anschlüsse sind kompatibel zu Kabeln mit Metall-Clips um eine sichere und stabile Verbdindung zu gewährleisten.
Hochleistungs-Luftstrom

Neben dem leichteren Gesamtpaket wurde auch das Kühlkonzept überarbeitet um eine optimale Kühlung Ihrer Festplatten zu garantieren. Das Metallgehäuse des FatCage erlaubt eine effektive Wärmeableitung. Gleichzeitig  wird der verbesserte Luftstrom - ermöglcht durch das versiegeln von unerwünschten Öffnungen - durch einen größeren 92mm Lüfter ergänzt. In die Ober- und Unterseites des Gehäuses wurden zusätzliche Lüftungsöffnungen integriert um die Laufwerkstemperaturen weiter zu senken und den Luftstrom zu verbessern.
Außerdem wurden die Lüftungsöffnungen in dem PCB des MB155SP-B vergrößert um mehr Luftzirkulation zu ermöglichen und einen stärkeren Luftstrom für eine effektivere Kühlung der Festplatten zu schaffen.
Modulares Kühlsystem

Der integrierte 92mm Lüfter kann mühelos ausgetauscht und gewartet werden. Der Lüfter ist kompatibel zu den meisten handelsüblichen Lüftern gleicher Größe, auch auf Grund der Tatsache, dass das MB155SP-B sowohl 2-Pin als auch 3-Pin Anschlüsse zur Verfügung stellt. Somit werden dem Nutzer flexible Optionen geboten wenn es darum geht z.Bsp. einen anderen Lüfter zu verwenden.
Der FatCage MB155SP-B bietet 3 Geschwindigkeitseinstellungen für den Lüfter via Jumper. Diese sind high (100%), low (60%) und off (0%). Die Einstellungen können einfach per Umstecken des Jumpers ausgewählt werden.
EZ-Tray Wechsel-System


Der MB155SP-B verwendet austauschbare EZ-Tray Laufwerkseinschübe die kompatibel zu FatCage und DataCage Wechselrahmen inklusive DataCage MB876SK-B (1x Laufwerk), FatCage MB901SPR-B (2x Laufwerk mit HW RAID 1) und MB153SP-B (3x Laufwerk) sind. So können Sie die gleichen Einschübe für unterschiedliche Modelle nutzen und Laufwerke zwischen Systemen austauschen ohne die Laufwerke aus den Einschüben herausschrauben zu müssen.


Die Installation eines *EZConvert 2,5" zu 3,5" Adapters in dem EZ-Tray erlaubt es Ihnen schnell und ohne Schrauben oder Werkzeuge eine 2,5" SSD/HDD auszutauschen. So sparen Sie gegenüber einzelnen EZ-Tray Einschüben oder separaten Wechselrahmen für mehrere 2,5" Laufwerke Zeit und Geld. (*EZConvert Adapter müssen separat erworben werden)


Extra Tray

Produktmerkmale


* 5-in-3 Backplane-Module.
* Nimmt fünf 2,5" / 3,5” SATA 6GBit/s oder SAS 3.0 12GBit/s Single Channel (SAS Host nötig) Festplatten / SSDs in drei 5,25" Laufwerksschächten auf und unterstützt Hot Swap.
* Großer 92mm Lüfter und Vollmetallgehäuse für optimale Wärmeableitung.
* Nimmt kompakt und platzsparend mehrere Laufwerke auf.
* EZ-Tray Design für Laufwerkssicherheit bei der Handhabung von Festplatten, einfachen Austausch von Festplatten und schneller Wartung.
* Optimiertes Design für effizienten Luftstrom mit größeren Lüftungsöffnungen   im PCB während unnötige Öffnungen versiegelt wurden.
* Nutzt SATA Stromanschlüsse für optimale Kompatibilität zu modernen Netzteilen.
* Individuelle LED Statusleuchten für jedes Laufwerk.
* Active Power Technology (APT) - individuelle LEDs und Lüfter sind nur aktive wenn Laufwerke eingesetzt   werden.
* Lüftergeschwindigkeit per Jumper in 3 Stufen einstellbar:  high (100%) / low (60%) / off (0%).
* Austauschbarer, rückseitiger Lüfter für einfache Wartung oder Verwendung eines anderen Lüfters mit 2 Pin   oder 3 Pin Stromanschlüssen.
* 3 Jahre Garantie durch Icy Dock - entsprechend der üblichen Garantiedauer von Festplattenherstellern um   maximale Zuverlässigkeit und eine lange Lebensdauer zu garantieren.

3 Jahre Garantie

ICY DOCK MB155SP-B "FatCage" 5-in-3 SATA / SAS Hot-Swap HDD Backplane-Modul
Artikelnummer :
MB155SP-B
Farbe :
Schwarz
Kompatible Laufwerke :
5 x 3,5” SATA 1.5 / 3 / 6 Gbit/s Festplatten
Benötigte Laufwerksschächte :
3 x 5,25" Laufwerksschächte
Anschlüsse :
5 x 7 Pin SATA
Stromanschlüsse :
3 x 15 Pin SATA
Übertragungsrate :
Bis zu 6GBit/s (abhängig von Laufwerksgeschwindigkeit)
Interne Anschlüsse :
Direkte Laufwerksanbindung über SATA Anschluss
Material:
Metallgehäuse / teilweise Kunststoff
Kühlung :
Austauschbarer 92 x 92 x 25mm Lüfter
Kompatibel mit den meisten 92mm Lüftern mit 2 Pin / 3 Pin Anschluss
Jumper mit 3 Lüftereinstellungen: high / low / off
Wärmeableitung über Metallgehäuse
Betriebsbereitschafts-Anzeiger :
Grüne LED
HDD Zugriffsanzeige :
Orange blinkende LED
Abmessungen (L x B x H) :
146,4 ⅹ 200,4 ⅹ 127mm
Gewicht :
1261g



Dokumente:



ICY Tip:
August 2012

Professional Removable Storage Solution for
Small Businesses and Media Professions

Fragen und Antworten
F: Unterstützt dieses Produkt das neue SATA 3.3 Power Disable Feature (PWDIS)?

A: Dieses Modell unterstützt nicht das SATA 3.3 PWDIS Feature. Wenn Sie eine SATA HDD/SSD mit PWDIS in diesem installieren, wird das Laufwerk nicht hochfahren und das System wird das Laufwerk nicht erkennen. Nachfolgenden finden Sie eine Liste bekannter SATA HDD/SSD mit dem PWDIS Feature.



SATA HDD/SSD mit Power Disable Feature (PWDIS)

WD Ultrastar DC HC510
HUH721010ALE600 HUH721010ALE604
HUH721010ALE601 HUH721010ALN600
HUH721010ALN604 HUH721010ALN601
Ultrastar DC HC510
HUH721008ALE600 HUH721008ALE604
HUH721008ALE601 HUH721008ALE600
HUH721008ALE604 HUH721008ALE601
Ultrastar DC HC520
HUH721212ALE600 HUH721212ALE604
HUH721212ALN600 HUH721212ALN604

Samsung PM883
MZ7LH240HAHQ MZ7LH1T9HMLT
MZ7LH3T8HMLT MZ7LH480HAHQ
MZ7LH7T6HMLA MZ7LH960HAJR




Hinweis: SAS Festplatten oder SSDs nutzen Pin 3 des SATA-Stromanschlusses nicht für das PWDIS Feature und sind daher kompatibel zu diesem Produkt.



Obwohl wir empfehlen die SATA HDD/SSD mit PWDIS nicht zu verwenden, können Sie die nachfolgenden Methoden nutzen um das PWDIS Feature physisch zu blockieren, falls Sie bereits ein solches Laufwerk verwenden:



Methode 1 – Einen Molex zu SATA Adapter oder ein entsprechendes Kabel verwenden um die Stromzufuhr zu Pin 3 des SATA Stromanschlusses zu unterbinden.



Molex to SATA Adapter   Molex to SATA Cable
Molex zu SATA Adapter   Molex zu SATA Cable



Methode 2 – Ein Kapton-Klebeband auf Pin 1-3 des SATA-Stromanschlusses kleben um die 3,3V Stromzufuhr zu blockieren.



Kapton tape SATA power connector



Falls das Problem weiterhin besteht, kontaktieren Sie bitte euinfo@icydock.com.
