ToughArmor EX MB491SKL-B
Bildergalerie
2,5" HDD / SSD Wechselrahmen

Der ICY DOCK ToughArmor EX MB491SKL-B 2.5” Wechselrahmen wurde speziell für kompakte, industrielle Systeme entwickelt die einen besonderen Schutz für Laufwerke erfordern. Er ist aus massivem Metall konstruiert das praktisch schon von Haus aus die Flammbarkeitsanforderungen erfüllt und in der Lage widrigsten Umweltbedingungen zu widerstehen. Das Metallschloss verhindert einen unautorisierten Zugriff auf Ihre wichtigen Laufwerke während die Thumbscrew zusätzlichen Schutz bei Erschütterungen bietet und Vibrationen des Trays reduziert. Dieses trägt zu einer erhöhten Stabilität während des Transports bei. Unsere Trays erlauben einen schnellen Austausch von großen Datenmengen zwischen mehreren Systemen.
Der ICY DOCK MB491SKL-B unterstützt sowohl SAS als auch SATA Festplatten / SSDs mit Übertragungsgeschwindigkeiten von bis zu 6GBit/s und ist abwärtskompatibel zu Laufwerken und Hosts mit 3GBit/s. Er ist die ideale Lösung für kompakte Enterprise-Level SFF Anwendungen und Systeme da der geringe Platz in IPCs, Überwachungssystemen, Embedded Systemen, Automatisierung, Systemen aus der Luftfahrt und mobilen DVRs optimal genutzt wird.
Traydesign mit maximalem Schutz
Der entnehmbare Tray unterstützt Hot Swap und ermöglicht eine mühelose Wartung im Falle eines Laufwerkdefekts. Durch den einfachen Austausch des Laufwerks wird die Downtime signifikant reduziert was besonders wichtig bei kritischen Anwendungen und Projekten ist. Die Trays unterstützen Laufwerke und SSDs mit Bauhöhen von 7 bis 15mm und werden so zu einem Hot Swap Modul jedes herkömmliche SATA/SAS Laufwerk. Ist einmal kein Tray in dem MB491SKL-B eingesetzt so hält eine Staubschutzklappe das Innere des Gerätes staubfrei.
Das Metallschloss verhindert einen unautorisierten Zugriff auf Ihr Laufwerk. Das einzigartige Thumbscrew-Design fixiert den Metalltray an dem Gerät um Laufwerksvibrationen zu minimieren und eine versehentliche Entnahme des Laufwerks zu verhindern und bietet somit den perfekten Schutz für Ihre Festplatten oder Solid State Drives.

Kombiniert mit unserem doppelten Schutz ist das Tray-Design wird der ToughArmor EX MB491SKL-B ein idealer Wechselrahmen für mobile Server und militärische Systeme.
Praktischer Nutzen und Metallkonstruktion
In der Front des ToughArmor EX finden Sie eine Status-LED die Ihnen mitteilt ob das Laufwerk betriebsbereit ist und ob auf dieses zugegriffen wird. Active Power Technology (APT) erlaubt der Status-LED nur dann aktiv zu sein, wenn auch ein Laufwerk eingesetzt wird. Zudem haben wir ID Stecker beigefügt, für den Fall, dass Ihr System mehrere MB491SKL-B verwendet. Somit können Sie jedem Tray eine individuelle Nummer zuweisen.

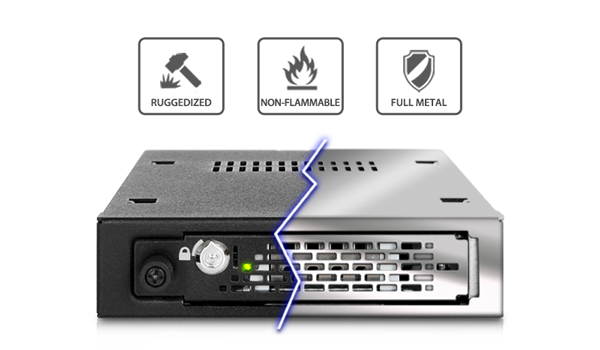

Um sicherzustellen, dass das verwendete Material viele Jahre des Betriebs durchhält und der MB491SKL-B selbst in den forderndsten Umgebungen standhält, wurde für die Konstruktion des Gerätes auf massives Metall gesetzt. Das Vollmetall-Design des ToughArmor EX ist optimal für industrielle Geräte die unter Umständen ein Flammbarkeits-Rating benötigen da Metall von sich aus bereits die Flammbarkeitsanforderungen erfüllt. Durch die hohe Verarbeitungsqualität kann der MB491SKL-B in den verschiedensten Enterprise-Systemen, inklusive militärischer oder polizeilicher Systeme, eingesetzt werden. Dieses schließt unter anderem auch den Einsatz in Fertigungsprozessen wie beispielsweise in eingebetteten Kontrollsystemen oder Automatisierungssystemen mit ein.
Kompatible Trays:

EX-Secure Mini Tray MB491TKL-B für ToughArmor EX MB491SKL-B
Kompatible OEM Modelle:

Produktmerkmale

*
Flaches Design für kompakte Anwendungen wie industrielle PCs, Überwachungssysteme, Embedded Systeme, Automationssysteme, mobile DVR Systeme und Systeme in der Luftfahrt
*
Doppelte Verriegelung - Metallschloss (Diebstahlschutz) und Thumbscrew (Schutz bei Erschütterungen, Vibrationen)
*
Entnehmbarer Tray für einfache Wartung und volle SATA Hot Swap Unterstützung
*
ID Stecker (#1 - #8) für Trays inklusive
*
Nimmt 1 x 7mm bis 15mm 2,5” SATA / SAS HDD oder SSD in einem 3,5” Einbauschacht auf
*
Unterstützt SATA HDD/SSD bis 6GBit/s oder SAS 3.0 Single Channel HDD/SSD bis 12Gbit/s (SAS Host für den Betrieb von SAS Laufwerken nötig)
*
Massive Metallkonstruktion, ideal für Enterprise-Anwendungen
*
Multi-Flow Technology - bietet exzellente passive Kühlung
*
Anti-Vibration Technology - bietet eine sichere Umgebung für Festplatten und SSDs
*
Active Power Technology (APT) - die LED ist nur dann aktiv wenn ein Laufwerk eingesetzt wird
*
EMI Erdung – schützt Laufwerke vor elektrischen Schäden
*
Staubschutzklappe schützt vor Verschmutzungen wenn kein Laufwerk eingesetzt ist
*
Unterstützung von Halteclips sowohl für den 7 Pin SATA-Anschluss als auch den 15 Pin SATA-Stromanschluss
Video



3 Jahre Garantie

Artikelnummer :
MB491SKL-B
Farbe :
Schwarz
Interface :
1 x 22 Pin SATA (unterstützt Single Channel SAS)
Passende Laufwerke :
1 x 2,5" SAS/SATA HDD/ SSD
Kompatible Bauhöhen :
7mm bis 15mm
Host :
1 x 7 Pin SATA
Passender Einbauschacht :
3,5" Einbauschacht
Übertragungsrate :
SATA bis zu 6 GBit/s
SAS bis zu 12Gbit/s (abhängig von Laufwerksgeschwindigkeit)
Stromanschluss :
1 x 15 Pin SATA Stromanschluss
Interner Anschluss :
Direkter SAS/SATA Anschluss
Material :
Metall
Kühlung :
Wärmeableitung über Metall
Anzeige Betriebsbereitschaft :
Grün leuchtende LED
Anzeige HDD-Zugriff :
Orange blinkende LED
Sicherheit :
2 Segment Sicherheitsschloss + Thumbscrew
Abmessungen (L x B x H) :
101,2 x 25,4 x 138mm
Gewicht :
386g
Packungsinhalt :
Gerät, Installationsanleitung, Schrauben, Schlüssel,
Tray ID-Stecker

Dokumente




ICY Concept

Widerstandsfähige Wechselrahmen aus Metall entwickelt für Umgebungen mit Erschütterungen und Vibrationen - ToughArmor EX MB491SKL-B & MB492SKL-B

Es gibt viele Beispiele für Systeme die in wiedrigen Umgebungen eingesetzt werden: Geländefahrzeuge, Boote, Luftfahrtelektronik und Minengeräte. Es gibt auch weniger offensichtliche Beispiele wie Wasserpumpstationen und Kühlanlagen bei denen die Vibrationen weniger ausgeprägt aber dafür über Jahre präsent sind. Daher ist die kritische Frage viele Systemintegratoren wie sie Verbindungsunterbrechungen und potentielle Laufwerksfehler bei dem Einsatz in solchen Betriebsumgebungen verhindern können.

Glücklicherweise sind ICY DOCKs ToughArmor EX MB491SKL-B und MB492SKL-B speziell für instabile Umgebungen mit vielen Vibrationen und Erschütterungen entwickelt worden. Sie bieten Trays mit zwei Sicherheitsschlössern (Metallschloss & Thumbscrew) und sind komplett aus Metall gefertigt um einen optimalen Schutz für ihre Laufwerke und Daten zu gewährleisten. Der entnehmbare Tray kombiniert mit dem doppelten Schutz macht die ToughArmor EX MB491SKL-B & MB492SKL-B zu optimalen Wechselrahmen für mobile Server, Military-grade Systemen und jede wiedrige Umgebung.

Empfohlene Anwendungsgebiete sind unter Anderem: Forensische Computer, Server des Militärs, portable Computer des Militärs, Portable Workstations, embedded Systeme, IPC, Fahrzeugcomputer, Luftfahrtcomputer, NVR, MPC-ITX.






Fragen und Antworten
F: Unterstützt dieses Produkt das neue SATA 3.3 Power Disable Feature (PWDIS)?

A: Dieses Modell unterstützt nicht das SATA 3.3 PWDIS Feature. Wenn Sie eine SATA HDD/SSD mit PWDIS in diesem installieren, wird das Laufwerk nicht hochfahren und das System wird das Laufwerk nicht erkennen. Nachfolgenden finden Sie eine Liste bekannter SATA HDD/SSD mit dem PWDIS Feature.



SATA HDD/SSD mit Power Disable Feature (PWDIS)

WD Ultrastar DC HC510
HUH721010ALE600 HUH721010ALE604
HUH721010ALE601 HUH721010ALN600
HUH721010ALN604 HUH721010ALN601
Ultrastar DC HC510
HUH721008ALE600 HUH721008ALE604
HUH721008ALE601 HUH721008ALE600
HUH721008ALE604 HUH721008ALE601
Ultrastar DC HC520
HUH721212ALE600 HUH721212ALE604
HUH721212ALN600 HUH721212ALN604

Samsung PM883
MZ7LH240HAHQ MZ7LH1T9HMLT
MZ7LH3T8HMLT MZ7LH480HAHQ
MZ7LH7T6HMLA MZ7LH960HAJR




Hinweis: SAS Festplatten oder SSDs nutzen Pin 3 des SATA-Stromanschlusses nicht für das PWDIS Feature und sind daher kompatibel zu diesem Produkt.



Obwohl wir empfehlen die SATA HDD/SSD mit PWDIS nicht zu verwenden, können Sie die nachfolgenden Methoden nutzen um das PWDIS Feature physisch zu blockieren, falls Sie bereits ein solches Laufwerk verwenden:



Methode 1 – Einen Molex zu SATA Adapter oder ein entsprechendes Kabel verwenden um die Stromzufuhr zu Pin 3 des SATA Stromanschlusses zu unterbinden.



Molex to SATA Adapter   Molex to SATA Cable
Molex zu SATA Adapter   Molex zu SATA Cable



Methode 2 – Ein Kapton-Klebeband auf Pin 1-3 des SATA-Stromanschlusses kleben um die 3,3V Stromzufuhr zu blockieren.



Kapton tape SATA power connector



Falls das Problem weiterhin besteht, kontaktieren Sie bitte euinfo@icydock.com.
