ToughArmor MB607SP-B
Bildergalerie
2,5" HDD / SSD Wechselrahmen

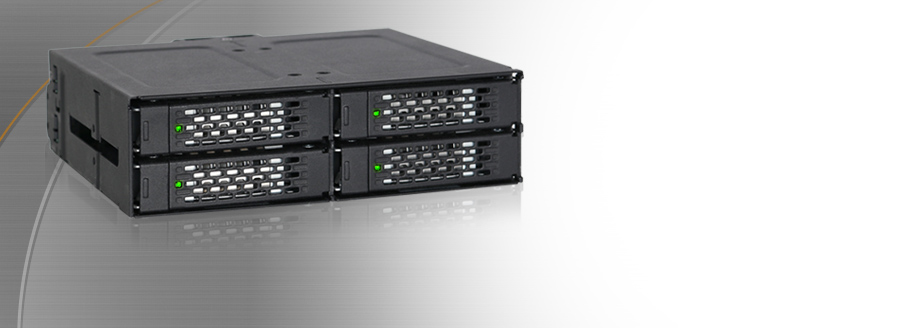

Mit dem Icy Dock ToughArmor MB607SP-B stellen wir einen neuen, massiven, Hot Swap Wechselrahmen aus Metall für vier 2,5" SATA 6GBit/s Festplatten oder SSDs in einem 5,25" Einbauschacht vor. Der MB607SP-B basiert auf unserem besonders beliebten Wechselrahmen MB994SP-4SB-1, und übernimmt hier alle wichtigen Merkmale, wird aber gleichzeitig kosteneffektiver gefertigt ohne dabei Stabilität oder Materialstärke zu opfern. Für eine verbesserte Kompatibilität wurde der ursprüngliche 4 Pin Molex Stromanschluss durch den weiter verbreiteten 15 Pin SATA Stromanschluss ersetzt. Der MB607SP-B nimmt 4 x 2,5" SAS/SATA HDD/SSD von 7mm bis 15mm Bauhöhe auf und unterstützt Hot Swap für schnelle und einfache Laufwerkswechsel. Der 40mm Lüfter verfügt über eine 3-stufige Lüftersteuerung für eine optimale Flexibilität – den Lüfter komplett ausschalten (off), den Lüfter besonders leise mit SSDs betreiben (low) oder die volle Leistung (high) bei der Verwendung von mechanischen SATA Festplatten nutzen. Der MB607SP-B wird aus massivem Metall gefertigt und selbst in den forderndsten Umgebungen zu bestehen und ist somit die ideale Storage-Komponente für medizinische und militärische Systeme, industrielle Computer (IPC) und embedded Systeme.
Industriellen Anforderungen gewachsen
Der Schutz und die Langlebigkeit von Laufwerken sicherzustellen sind die wichtigsten Kriterien bei der Entwicklung und Fertigung von Speichersystemen. Der MB607SP-B ist dank der besonders robusten Vollmetallkonstruktion - vom äußeren Gehäuse bis hin zu den Trays - in der Lage selbst in widrigsten Umgebungen zu bestehen. Das Vollmetall-Design der ToughArmor-Serie ist perfekt für industrielle und medizinische Systeme die Flammbarkeitsanforderungen erfüllen müssen, da die Vollmetallkonstruktion bereits die meisten Flammbarkeitsanforderungen erfüllt.


Vielseitige und solide Trays

Der MB607SP-B nutzt unsere EZ Slide Mini Trays, die Laufwerkswechsel und Wartung komplett mühelos gestalten. Die Trays werden aus stabilem Metall gefertigt und überdauern viele Lebzeiten ohne aber ein besonders hohes Gewicht aufzuweisen und den Transport zwischen Systemen zu erschweren. Der EZ Slide Mini Tray verfügt natürlich über weitreichende Features zum Schutz von Laufwerken und die Oberseitenabdeckung bietet zusätzlichen Schutz beim Transport von Laufwerken. Die Trays können 5mm, 7mm, 9,5mm, 12,5mm & 15mm hohe Laufwerke aufnehmen und ermöglichen so eine universelle Kompatibilität und Hot Swap für 2,5" SAS/SATA Laufwerke.
Multifunktionales Design

Dank der kompakten Bauweise ist der MB607SP-B perfekt für Small Form Factor (SFF) Systeme oder Systeme die mehrere Laufwerke auf begrenztem Raum benötigen. Das kompakte Design ist in Verbindung mit der für gewöhnlich begrenzten Anzahl an verfügbaren 5,25" Einbauschächten eine perfekte Kombination um RAID 5 oder RAID 10 Systeme zu erstellen. Darüber hinaus wurde bei der Fertigung Wert darauf gelegt, dass sich der Wechselrahmen optimal in industrielle oder militärische Anforderungsprofile einfügt.

Absolute Kontrolle über Ihre 2,5” Festplatten oder SSDs

Um den maximalen Nutzen aus Ihren Festplatten und SSDs zu ziehen sind LEDs in der Front jedes Trays installiert um Ihnen jederzeit individuelle Statusinformationen anzuzeigen. Unsere Active Power Technology (APT) ermöglicht es, dass jede LED und der Lüfter nur dann aktiv sind, wenn auch tatsächlich Laufwerke in dem Gehäuse eingesetzt wurden.

Ein einzelner 40mm Lüfter ist auf der Rückseite platziert und bietet einen gleichmäßigen Luftstrom im ganzen Gehäuse. Zusätzlich erlaubt die dreistufige Lüftersteuerung eine flexible Nutzung für Ihre Anwendungen - von maximaler Leistung bis hin zu besonders leisem Betrieb.
Vergessen Sie nie welche Laufwerke in welchen Schacht gehören. Mit unseren individuellen DID-Steckern behalten Sie stets den Überblick darüber wo welcher Tray in Ihrem RAID-Verbund seinen Platz hat. Die ID-Stecker lassen sich problemlos abnehmen und umstecken, oder sie können Sie auch ganz weglassen.
Der ToughArmor MB607SP-B unterstützt sowohl 7-pin SATA Datenkabel als auch 15 Pin SATA Stromkabel mit Halteclips, sodass Sie sich keine Sorgen um versehentliche Verbindungsabbrüche durch lose Kabel machen müssen. Sobald die Kabel angeschlossen sind, bleiben sie auch an Ort und Stelle.
Nutzen Sie ToughArmor unterwegs!
mit dem MB991U3-1SB


Um auf Ihre Daten außerhalb Ihres Systems oder an abgelegenen Orten zuzugreifen, ist das ToughArmor MB991U3-1SB die ideale Lösung. Der Tray-Slot des MB991U3-1SB ist kompatibel mit einer Vielzahl von ToughArmor Trays inklusive der ToughArmor MB991, MB992, MB994, MB996 und MB998 Serien. Dieses erlaubt bestehenden ToughArmor Nutzern extern ihre internen Laufwerke zu verwenden ohne das Gehäuse öffnen zu müssen. Ein ideales Werkzeug für individuelle Laufwerks-Tests. Falls Sie sicher Daten löschen wollen oder nur die Speicherkapazität des Systems erweitern wollen können Sie einfach den Tray Ihres internen ToughArmor Gerätes entnehmen und diesen in das MB991U3-1SB einsetzen um das Laufwerk extern via USB 3.0 Interface zu verwenden. Das Beste ist, dass das MB991U3-1SB über USB mit Strom versorgt wird und daher kein Netzteil für den Betrieb benötigt. Schließen Sie das USB-Kabel einfach an ein System an und Sie können loslegen.
Tray


Tray kompatibel zu folgenden internen ToughArmor Modellen:


Tray kompatibel zu folgenden externen ToughArmor Modellen:

Produktmerkmale

*
Vollmetallkonstruktion entwickelt für medizinische & militärische Systeme, Medienserver und IPCs.
*
Perfekt für fordernde Anwendungen die eine Flammbarkeitsanforderungen.
*
Nimmt 4 x 7mm bis 15mm 2,5” SAS/SATA HDD oder SSD in einem einzigen 5,25” Einbauschacht auf - ideal für RAID Anwendungen.
*
Benötigt nur einen 15 Pin Stromanschluss um alle 4 Schächte zu betreiben.
*
Anti-Vibration Technology (AVT) - für eine sichere Betriebsumgebung für Festplatten und SSDs.
*
Active Power Technology (APT) - individuelle LEDs und Lüfter werden nur bei eingesetzten Laufwerken aktiviert.
*
Eagle-Hook Verriegelung hält die Laufwerke sicher in dem Gehäuse.
*
Entnehmbare Trays für eine einfache Wartung.
*
Trays mit Oberseitenabdeckung für zusätzlichen Laufwerksschutz.
*
Unterstützt SATA bis 6Gbit/s und SAS 3.0 Single Channel bis 12Gbit/s HDDs / SSDs (SAS Host nötig)
*
Unterstützt Hot Swap
*
Massive Stahlkonstruktion.
*
Individuelle Status-LED für jedes Laufwerk.
*
40mm Lüfter mit Lüfterschalter für leisen Betrieb, maximale Leistung oder ausgeschaltet.
*
Kompakte Bauform ideal für IPC, Server und Small Form Factor (SFF) Gehäuse.


3 Jahre Garantie



Artikelnummer :
MB607SP-B
Farbe :
Schwarz
Host Interface :
4 x 7 Pin SATA
Kompatible Laufwerke :
4 x 2,5" SATA / SAS 3.0 (Single Channel) SSD oder Festplatte
Passend für :
1 x  5,25" Einbauschacht
Übertragungsrate :
SATA bis zu 6 GBit/s
SAS bis 12GBit/s (abhängig von Laufwerksgeschwindigkeit)
Stromanschluss :
1 x 15 Pin SATA Stromanschluss
Anschluss via :
Direkter SATA Anschluss
Material :
Metall
Drive Cooling :
1x rückseitiger 40mm Lüfter + Lüfterschalter
Wärmeableitung über Metall
Betriebsbereitschaftsanzeige :
Grün leuchtende LED
HDD Zugriffsanzeige :
Grün blinkende LED
Abmessungen (L x B x H) :
140 x 145 x 41mm
Gewicht :
840g

Dokumente






Häufige Fragen

F: Die Montageschrauben für das Gerät scheinen zu kurz zu sein um dieses in meinem System zu installieren. Was kann ich nun tun?


A: Für Computergehäuse die dickeres Metall verwenden können die inklusiven Montageschrauben (M3*2.5L) eventuell zu kurz sein. Bitte verwenden Sie längere Schrauben (M3*4L) um das Gerät sicher zu installieren oder kontaktieren Sie uns unter euinfo@icydock.com für Ersatzschrauben.


F: Unterstützt dieses Produkt das neue SATA 3.3 Power Disable Feature (PWDIS)?

A: Dieses Modell unterstützt nicht das SATA 3.3 PWDIS Feature. Wenn Sie eine SATA HDD/SSD mit PWDIS in diesem installieren, wird das Laufwerk nicht hochfahren und das System wird das Laufwerk nicht erkennen. Nachfolgenden finden Sie eine Liste bekannter SATA HDD/SSD mit dem PWDIS Feature.



SATA HDD/SSD mit Power Disable Feature (PWDIS)

WD Ultrastar DC HC510
HUH721010ALE600 HUH721010ALE604
HUH721010ALE601 HUH721010ALN600
HUH721010ALN604 HUH721010ALN601
Ultrastar DC HC510
HUH721008ALE600 HUH721008ALE604
HUH721008ALE601 HUH721008ALE600
HUH721008ALE604 HUH721008ALE601
Ultrastar DC HC520
HUH721212ALE600 HUH721212ALE604
HUH721212ALN600 HUH721212ALN604

Samsung PM883
MZ7LH240HAHQ MZ7LH1T9HMLT
MZ7LH3T8HMLT MZ7LH480HAHQ
MZ7LH7T6HMLA MZ7LH960HAJR




Hinweis: SAS Festplatten oder SSDs nutzen Pin 3 des SATA-Sromanschlusses nicht für das PWDIS Feature und sind daher kompatibel zu diesem Produkt.



Obwohl wir empfehlen die SATA HDD/SSD mit PWDIS nicht zu verwenden, können Sie die nachfolgenden Methoden nutzen um das PWDIS Feature physisch zu blockieren, falls Sie bereits ein solches Laufwerk verwenden:



Methode 1 – Einen Molex zu SATA Adapter oder ein entsprechendes Kabel verwenden um die Stromzufuhr zu Pin 3 des SATA Stromanschlusses zu unterbinden.



Molex to SATA Adapter   Molex to SATA Cable
Molex zu SATA Adapter   Molex zu SATA Cable



Methode 2 – Ein kapton-Klebeband auf Pin 1-3 des SATA-Stromanschlusses kleben um die 3,3V Stromzufuhr zu blockieren.



Kapton tape SATA power connector



Falls das Problem weiterhin besteht, kontaktieren Sie bitte euinfo@icydock.com.
