ExpressCage MB742SP-B
Bildergalerie
2,5" HDD / SSD Wechselrahmen



Der ExpressCage MB742SP-B ist eine kompakte Speicherlösung für 2,5” SSDs oder HDDs in einem 3,5” Einbauschacht. Durch die steigende Popularität von SFF (Small-Form-Factor) Systemen auf Grund der Platzersparnis und des geringeren Stromverbrauchs wird auch eine passende Speicherlösung in einem ebenso kompakten Design benötigt die gleichzeitig dennoch Schutz für Ihre Daten bietet. Der ExpressTray MB742TP-B unterstützt eine werkzeuglose Laufwerksinstallation und wurde gezielt verbessert. Laufwerke werden durch die seitlichen Grips noch sicherer in dem Tray gehalten und der aus einem Stück gefertigte Haltegriff ist noch robuster. Das neue Metallgehäuse bietet rundum Lüftungsöffnungen um Ihre Laufwerke jederzeit und auch bei intensiven Anwendungen kühl zu halten.

Platzsparer

Der MB742SP-B findet in einem externen 3,5” Einbauschacht (auch Floppy-Schacht) Platz und ist ideal für Anwendungen mit einem begrenzten Platzangebot wie zum Beispiel Small-Form-Factor (SFF) PCs, embedded Systeme, Box PCs, automotive Systeme und Homeserver, die von einem Wechselrahmen für zwei 2,5” SAS/SATA Laufwerke profitieren. Mit zwei Laufwerken lässt sich zudem ideal ein RAID Verbund mittels RAID-Controller Karte oder Software-RAID einrichten. Ein RAID 1 Verbund bietet Redundanz im Falle eines Laufwerks-Defekts wodurch Sie Ihre wichtigen Daten schützen oder das Betriebssystem erhalten können. Ein RAID 0 Verbund eignet sich besonders für Anwendungen die eine hohe Geschwindigkeit erfordern, wie zum Beispiel Gaming-Computer sowie Workstations für Audio- oder Videobearbeitung. Maximieren Sie Ihre Geschwindigkeit und Sicherheit bei gleichzeitig geringem Platzbedarf mit dem ExpressCage MB742SP-B.

Neues Innovatives Tray-Design

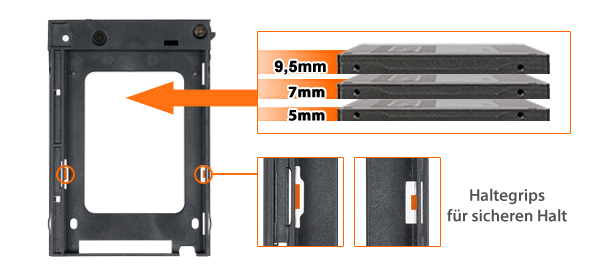

Der ExpressTray MB742TP-B in dem MB742SP-B wurde für Anwendungen entwickelt bei denen Hot Swap benötigt und gleichzeitig Wert auf Sicherheit und eine solide Konstruktion gelegt wird. Die seitlich integrierten Grips halten Ihre Laufwerke sicher in dem Tray und tragen somit zum Schutz Ihrer wichtigen Daten bei.

Die einzigartigen integrierten Schrauben erlauben eine komplett werkzeuglose Laufwerksinstallation und -entnahme für schnelle und einfache Hot Swap Wechsel.
Zusätzlich verfügen die Trays aber auch über zwei weitere, optionale, Montagebohrungen für den Fall, dass Sie die Laufwerke noch sicherer fixieren möchten.
Der besonders robuste, aus einem Stück gefertigte, Haltegriff springt durch einen Tastendruck heraus und erlaubt eine einfache Entnahme Ihres Laufwerks. Die integrierte Status-LED leuchtet blau wenn der Wechselrahmen betriebsbereit ist und blinkt blau während auf das Laufwerk zugegriffen wird, sodass Sie wissen wann dieses sicher entnommen werden kann.

Vielseitig und Sicher

Uns ist es bewusst, dass die höchste Priorität bei allen Speicherlösungen die Sicherheit Ihrer Daten ist. Daher nutzt der MB742SP-B ein Metallgehäuse für einen maximalen Schutz bei Stößen und Erschütterungen. Die wärmeableitenden Eigenschaften des Gehäuses kombiniert mit vielen Lüftungsöffnungen halten Ihre Laufwerke dabei rund um die Uhr und bei leistungsintensiven Anwendungen kühl.
Der ExpressCage MB742SP-B unterstützt sowohl 7 Pin SATA Daten- als auch 15 Pin SATA Stromkabel mit Halteclips, sodass Sie sich nie um versehentliche Verbindungsunterbrechungen Sorgen machen müssen. Sind die Kabel erst einmal angeschlossen, bleiben sie auch sicher angeschlossen.
Tray

ExpressTray MB742TP-B für ExpressCage MB742SP-B
Produktmerkmale

• Solides Metallgehäuse mit widerstandsfähigen ABS-Trays für optimalen Schutz und Sicherheit
• Nimmt 2x 5mm, 7mm & 9,5mm 2,5” HDD/SSDs in einem externen 3,5” Einbauschacht (Floppy-Schacht) auf
• Multi-Flow Technology – bietet exzellente passive Kühlung
• Unterstützt 2,5" Laufwerke mit 5mm, 7mm & 9,5mm Bauhöhe
• Active Power Technology (APT) - aktiviert individuelle LEDs nur bei eingesetztem Laufwerk
• Verbesserter Tray MB742TP-B mit neuem Haltemechanismus, verstärktem Griff und werkzeugloser Installation
• Entnehmbare Trays für eine einfache Wartung
• Unterstützt SAS 3.0 12Gbps (Single Channel) / SATA 6Gbps und Hot Swap
• Unterstützt SATA Daten- und Stromkabel mit Halteclips
• Benötigt nur ein SATA-Stromkabel um beide Laufwerke zu betreiben
• 3 Jahre Herstellergarantie



3 Jahre Garantie

Artikelbeschreibung :
2 x 2,5" SAS/SATA SSD/HDD Wechselrahmen
Artikelnummer :
MB742SP-B
Farbe :
Schwarz
Unterstütztes Laufwerks-Format :
2,5" SSD / HDD
Kompatible Laufwerke :
SATA / SAS3.0  (SAS Host notwendig / Single Channel)
Maximale Anzahl an Laufwerken :
2
Maximale Bauhöhe :
9,5mm
Kompatibler Einbauschacht :
1 x externer 3,5" Einbauschacht
Host Interface :
2 x SATA 7 Pin
Stromanschluss :
1 x 15 Pin SATA Stromanschluss
Übertragungsrate :
SATA bis zu 6Gbps
SAS bis 12Gbps (abhängig von Laufwerksgeschwindigkeit)
Unterstützte HDD Kapazität :
Keine Einschränkung
Material :
Metall / teilweise Kunststoff
Hot-Swap Unterstützung :
Ja
Produktmaße (L x B x H) :
136,3 x 101,6 x 25,4mm
Produktgewicht (Netto) :
290g
Produktgewicht (Brutto) :
331,6g
Status LED :
Betriebsbereit: blau leuchtend; HDD Zugriff: blau blinkend
Packungsinhalt :
1 - Gerät, 1 - Gebrauchsanleitung, 10 - Schrauben
SATA Steckzyklen :
10.000
Luftfeuchtigkeit :
5%~65% RH
Betriebstemperatur :
0°C bis 60°C
Lagertemperatur :
-35°C bis 70°C
Konformität :
CE, RoHS, REACH
Garantie :
3 Jahre

Dokumente




Fragen und Antworten
F: Unterstützt dieses Produkt das neue SATA 3.3 Power Disable Feature (PWDIS)?

A: Dieses Modell unterstützt nicht das SATA 3.3 PWDIS Feature. Wenn Sie eine SATA HDD/SSD mit PWDIS in diesem installieren, wird das Laufwerk nicht hochfahren und das System wird das Laufwerk nicht erkennen. Nachfolgenden finden Sie eine Liste bekannter SATA HDD/SSD mit dem PWDIS Feature.



SATA HDD/SSD mit Power Disable Feature (PWDIS)

WD Ultrastar DC HC510
HUH721010ALE600 HUH721010ALE604
HUH721010ALE601 HUH721010ALN600
HUH721010ALN604 HUH721010ALN601
Ultrastar DC HC510
HUH721008ALE600 HUH721008ALE604
HUH721008ALE601 HUH721008ALE600
HUH721008ALE604 HUH721008ALE601
Ultrastar DC HC520
HUH721212ALE600 HUH721212ALE604
HUH721212ALN600 HUH721212ALN604

Samsung PM883
MZ7LH240HAHQ MZ7LH1T9HMLT
MZ7LH3T8HMLT MZ7LH480HAHQ
MZ7LH7T6HMLA MZ7LH960HAJR




Hinweis: SAS Festplatten oder SSDs nutzen Pin 3 des SATA-Stromanschlusses nicht für das PWDIS Feature und sind daher kompatibel zu diesem Produkt.



Obwohl wir empfehlen die SATA HDD/SSD mit PWDIS nicht zu verwenden, können Sie die nachfolgenden Methoden nutzen um das PWDIS Feature physisch zu blockieren, falls Sie bereits ein solches Laufwerk verwenden:



Methode 1 – Einen Molex zu SATA Adapter oder ein entsprechendes Kabel verwenden um die Stromzufuhr zu Pin 3 des SATA Stromanschlusses zu unterbinden.



Molex to SATA Adapter   Molex to SATA Cable
Molex zu SATA Adapter   Molex zu SATA Cable



Methode 2 – Ein Kapton-Klebeband auf Pin 1-3 des SATA-Stromanschlusses kleben um die 3,3V Stromzufuhr zu blockieren.



Kapton tape SATA power connector



Falls das Problem weiterhin besteht, kontaktieren Sie bitte euinfo@icydock.com.
