flexiDOCK MB830SP-B
Bildergalerie
3,5" HDD Wechselrahmen


Mit dem flexiDOCK MB830SP-B stellt ICY DOCK ein internes Festplattendock für Profis vor. Hiermit können Sie bis zu drei 3,5 Zoll SAS oder SATA Festplatten per Hot Swap wechseln und benötigen nur zwei 5,25 Zoll Einbauschächte. Das zu 100% werkzeuglose und trägerlose Design erlaubt sekundenschnelle Laufwerkswechsel oder Installationen per Hand. So sparen Sie gegenüber klassischen Backplanes wertvolle Zeit, egal ob Sie Heimanwender, Digitalforensiker oder EDV Techniker sind oder einen HDD Duplikator oder eine Video-Workstation betreiben. Ein massives, komplett aus Metall konstruiertes Gehäuse sorgt für eine hohe Lebensdauer sowie bessere Wärmeableitung und schützt so jederzeit Ihre wichtigen Daten. Zum Schutz vor Überhitzungen in fordernden Betriebsumgebungen kühlt ein einstellbarer Lüfter in Kombination mit einem gut durchlüfteten Gehäuse effektiv Ihre Laufwerke.
Hot-Swap Design
Die Installation oder Entnahme von Festplatten aus einem Computersystem erfordert das Öffnen des Gehäuses, die Verwendung von Werkzeug und das Anschließen von Kabeln - ein Prozess der mehrere Minuten beanspruchen kann, für ein einzelnes Laufwerk. Wenn Sie häufiger Laufwerke auswechseln dann ist flexiDOCK die bessere Lösung. Die gefederten Frontklappen erlauben die Installation der Festplatten mit Ihrer bloßen Hand, ohne Werkzeug, Schrauben, Einschübe oder anderweitige Hilfsmittel. Die extrabreite Frontöffnung erlaubt eine mühelose Entnahme der Festplatten per Hand - ziehen Sie diese einfach in Sekundenschnelle heraus und sparen Sie wertvolle Zeit. Dieses simple System erlaubt es Laufwerken bündig mit der Frontblende des Computergehäuses zu sein und schützt so Ihre wichtigen Daten vor physischen Schäden.

Sichere Konstruktion



Das Gehäuse des flexiDOCK MB830SP-B ist komplett aus Metall konstruiert bietet Schutz vor externen Gefahren und trägt somit zu einer höheren Lebensdauer Ihrer Festplatten bei.


Maximale Kühlung



Die wärmeableitenden Eigenschaften des Gehäuses in Kombination mit zahlreichen Lüftungsöffnungen bietet eine exzellente passive Kühlung.


Einstellbare Kühloptionen

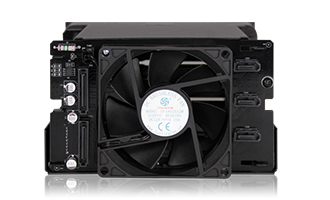

Für zusätzliche Kühlleistung verwendet flexiDOCK einen großen 80mm Lüfter mit einer leicht zugänglichen Lüftersteuerung, sodass Sie diesen maßgeschneidert auf Ihre Anwendungen einstellen können. Nutzen Sie die Einstellung low für einen leisen Betrieb zum Beispiel in Ihrem privaten Computer oder einem NAS System. Stellen Sie den Lüfter auf high für maximale Leistung für schreibintensive Anwendungen, sodass die Laufwerke jederzeit in einem sicheren Temperaturbereich arbeiten.

Vollgepackt mit Features

Um der Verunreinigung durch Staub und Schmutz vorzubeugen, die die internen Anschlüsse verstopfen oder gar beschädigen können wird jeder Laufwerksslot durch eine gefederte Staubschutzklappe geschützt. Für eine Laufwerksinstallation drücken Sie das Laufwerk einfach hinein und die Klappe verschwindet mühelos im Inneren des Gehäuses.



Die Frontklappen dienen dabei nicht nur als Staubschutz sondern gleichzeitig auch als Führungsschienen für die Laufwerke. Wird eine Festplatte eingesetzt so wird die Frontklappe nach innen gedrückt bis sie parallel zu der Seitenwand des Docks ist und hier Haltenoppen und Vibrationsschutz für das Laufwerk bietet. Sie bietet Stabilität und Vibrationsschutz für Laufwerke unterschiedlicher Bauhöhen und absorbiert durch mechanische Festplatten verursachte Vibrationen.




Jeder Laufwerksslot verfügt über eine eigene Status-LED um Sie über die Festplattenaktivität auf dem Laufenden zu halten. Die dezente blaue LED ist hierbei einfach zu sehen aber nicht zu hell für dunkle Umgebungen.

Das flexiDOCK MB830SP-B unterstützt SATA Daten- und Stromkabel mit Halteclips und beinhaltet bereits drei SATA-Datenkabel mit Halteclips. Sind diese Kabel erst einmal angeschlossen bleiben diese auch sicher verbunden und schützen so vor unbeabsichtigten Verbindungsabbrüchen.
Alle drei Laufwerke werden durch nur zwei Stromkabel betrieben wodurch der Kabelsalat in Ihrem System reduziert wird. Weniger Kabel sind nicht nur ästhetischer sondern verbessern auch den Luftstrom innerhalb des Computers und tragen somit zu niedrigeren Temperaturen für Ihre Komponenten bei.


Optionaler 2,5" zu 3,5" SSD/HDD Konverter



Sollten Sie 2,5" Laufwerke in diesem Wechselrahmen verwenden wollen, so erlaubt der optionale EZConvert MB882SP-1S-3B die sekundenschnelle Umwandlung Ihres 2,5" Laufwerks in das 3,5" Format - ganz ohne Werkzeug.

Produktmerkmale

Nimmt 3 x 3,5 Zoll SAS/SATA HDDs in 2 x 5,25 Zoll Einbauschächten auf
Unterstützt SATA III (6 Gbps) und SAS 3.0 12Gbps Übertragungsraten
Unterstützt SAS 3.0 Single Channel (SAS Host notwendig)
Kompaktes und platzsparendes Design für mehrere Festplatten
100% werkzeuglose und schraubenlose Laufwerksinstallation
Großer 80mm Lüfter mit leicht zugänglicher Lüftersteuerung
Lüfter kann durch jeden handelsüblichen 80mm 3-Pin Lüfter ersetzt werden
Massives komplett aus Metall gefertigtes Gehäuse für Schutz und passive Wärmeableitung
Zahlreiche Lüftungsöffnungen für eine herausragende Kühlleistung
Gefederte Staubschutzklappen verschließen automatisch leere Schächte um vor Staub und Verschmutzngen zu schützen
Staubschutzblenden agieren gleichzeitig als Halt für die Laufwerke und bieten verbesserte Stabilität
Unterstützt SATA Daten- und Stromkabel mit Halteclips
Inklusive 3 x SATA-Datenkabel mit Halteclips
Benötigt nur 2 x SATA Stromkabel um 3 Laufwerke zu betreiben
Bündiges Design bei eingesetzten Laufwerken schützt vor Beschädigungen
Active Power Technology (APT) – Lüfter und LEDs werden nur bei eingesetzten Festplatten aktiviert
3 Jahre Herstellergarantie

3 Jahre Garantie

Artikelbeschreibung :
Trägerloser 3-in-2 3,5 Zoll SATA/SAS Festplatten-Wechselrahmen (inkl. Kabel)
Artikelnummer :
MB830SP-B
Farbe :
Schwarz
Unterstützte Laufwerksformate :
3,5" HDD
Kompatible Laufwerkstypen :
SATA / SAS
Maximale Anzahl an Laufwerken :
3
Passend für :
2 x externer 5,25 Zoll Schacht
Host Interface :
3 x SATA 7 Pin
Stromanschluss :
2 x 15 Pin SATA Stromanschluss
Übertragungsrate :
SATA bis zu 6Gbps
SAS bis 12Gbps (abhängig von Laufwerksgeschwindigkeit)
Unterstützte HDD Kapazität :
Keine Limitierung
Kühlung :
80mm Lüfter und Wärmeableitung über Metall
Material :
Metall und ABS Kunststoff
Hot-Swap Unterstützung :
Ja
Abmessungen (B x H x T) :
145,8 x 85,8x 180,4mm
Produktgewicht :
663g
Bruttogewicht :
994g
Status-LEDs :
Betriebsbereit: Blau leuchtend
HDD Zugriff: Blau blinkend
Packungsinhalt :
Wechselrahmen, Anleitung, Schrauben, 3x SATA 7-Pin Kabel
SATA Steckzyklen :
10.000
Luftfeuchtigkeit :
5%~65% RH
Betriebstemperatur :
0°C bis 60°C
Lagertemperatur :
-35°C bis 70°C
Konformität :
CE, RoHS, REACH
Garantie :
3 Jahre

Dokumente


Häufige Fragen
F: Unterstützt dieses Produkt das neue SATA 3.3 Power Disable Feature (PWDIS)?

A: Dieses Modell unterstützt nicht das SATA 3.3 PWDIS Feature. Wenn Sie eine SATA HDD/SSD mit PWDIS in diesem installieren, wird das Laufwerk nicht hochfahren und das System wird das Laufwerk nicht erkennen. Nachfolgenden finden Sie eine Liste bekannter SATA HDD/SSD mit dem PWDIS Feature.



SATA HDD/SSD mit Power Disable Feature (PWDIS)

WD Ultrastar DC HC510
HUH721010ALE600 HUH721010ALE604
HUH721010ALE601 HUH721010ALN600
HUH721010ALN604 HUH721010ALN601
Ultrastar DC HC510
HUH721008ALE600 HUH721008ALE604
HUH721008ALE601 HUH721008ALE600
HUH721008ALE604 HUH721008ALE601
Ultrastar DC HC520
HUH721212ALE600 HUH721212ALE604
HUH721212ALN600 HUH721212ALN604

Samsung PM883
MZ7LH240HAHQ MZ7LH1T9HMLT
MZ7LH3T8HMLT MZ7LH480HAHQ
MZ7LH7T6HMLA MZ7LH960HAJR




Hinweis: SAS Festplatten oder SSDs nutzen Pin 3 des SATA-Stromanschlusses nicht für das PWDIS Feature und sind daher kompatibel zu diesem Produkt.



Obwohl wir empfehlen die SATA HDD/SSD mit PWDIS nicht zu verwenden, können Sie die nachfolgenden Methoden nutzen um das PWDIS Feature physisch zu blockieren, falls Sie bereits ein solches Laufwerk verwenden:



Methode 1 – Einen Molex zu SATA Adapter oder ein entsprechendes Kabel verwenden um die Stromzufuhr zu Pin 3 des SATA Stromanschlusses zu unterbinden.



Molex to SATA Adapter   Molex to SATA Cable
Molex zu SATA Adapter   Molex zu SATA Cable



Methode 2 – Ein Kapton-Klebeband auf Pin 1-3 des SATA-Stromanschlusses kleben um die 3,3V Stromzufuhr zu blockieren.



Kapton tape SATA power connector



Falls das Problem weiterhin besteht, kontaktieren Sie bitte euinfo@icydock.com.
