ToughArmor MB839SP-B
Bildergalerie
2,5" SSD/HDD Backplanes

Warum ToughArmor? ToughArmor Serie Zubehör

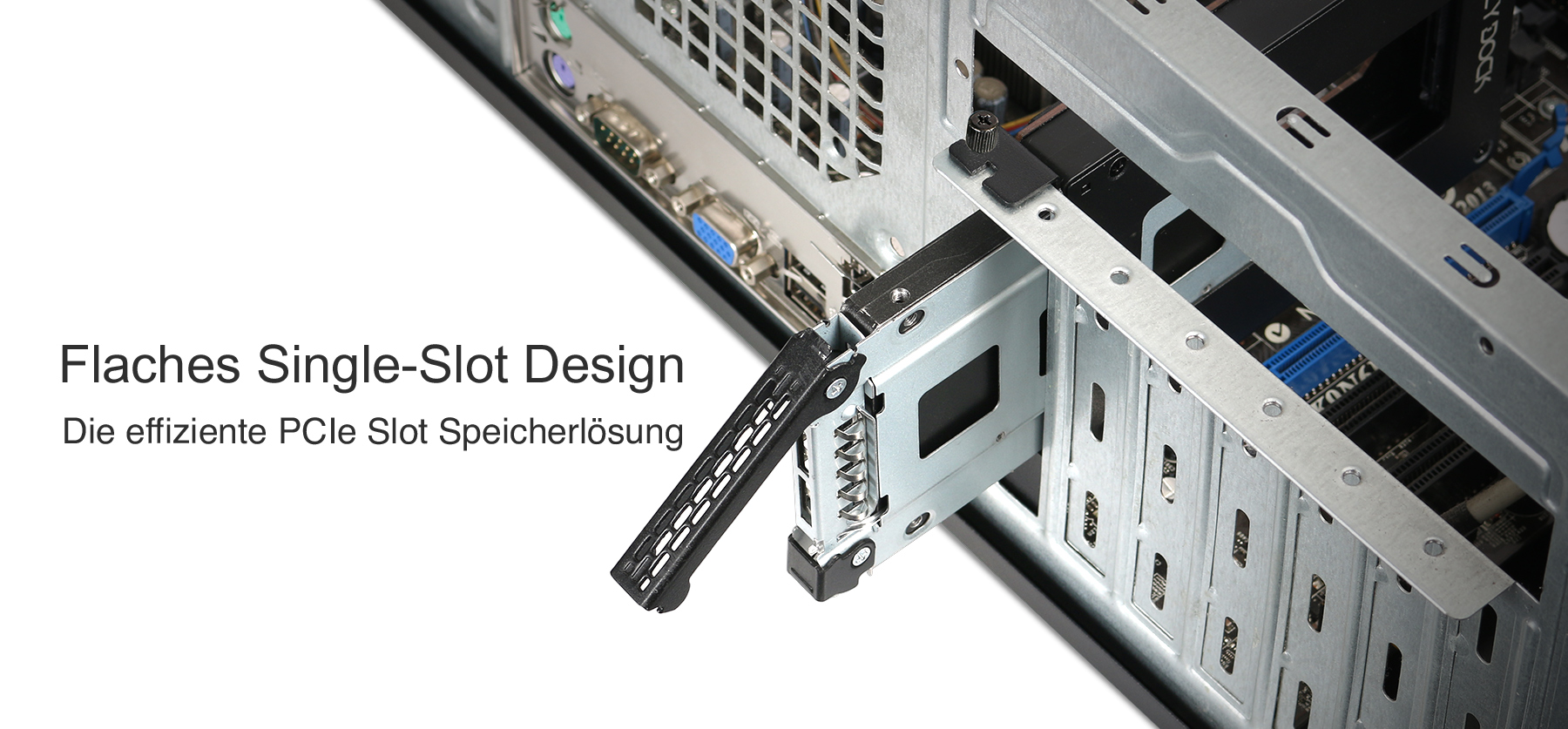

Der ToughArmor MB839SP-B ist ein robuster Wechselrahmen für eine 2,5” SATA Festplatte oder SSD (9,5mm Bauhöhe). Durch die Verwendung eines herkömmlichen PCIe 2.0 Interfaces und eines flachen Designs das nur einen PCIe Erweiterungsslot beansprucht erlaubt der MB839SP-B das Hinzufügen eines Hot Swap Schachtes für eine HDD oder SSD selbst dann, wenn der Computer keinen freien SATA Anschluss oder Laufwerksschacht hat. Da der PCIe Anschluss sowohl Stromversorgung als auch Datenübertragung erlaubt werden keine zusätzlichen Daten- oder Stromkabel benötigt. Darüber hinaus wird Hot Swap durch das Tray Design optimal unterstützt.

Hot Swap Unterstützung



MB839SP-B stellt über das PCIe 2.0/3.0 Interface volle Hot Swap Funktionalität zur Verfügung und erlaubt es Ihnen in sekundenschnelle Laufwerke auszuwechseln, ohne Ihr System herunterfahren oder das PC-Gehäuse öffnen zu müssen. Hot-Swap Unterstützung verhindert Downtime wenn Sie Ihren Massenspeicher aufrüsten oder ein defektes Laufwerk austauschen. Auch IT-Techniker können so effizienter arbeiten. Ein auf Hot-Swap ausgelegter SATA Anschluss für 10.000 Steckzyklen erlaubt es Laufwerke häufig und regelmäßig zu wechseln.


Effiziente Speicherlösung



Fügen Sie Ihrem Computer eine zusätzliche Festplatte oder SSD durch die Nutzung es nicht verwendeten PCIe Slots  hinzu. So können Sie Limitierung Ihres Computers umgehen und einen zusätzlichen Laufwerksschacht installieren.

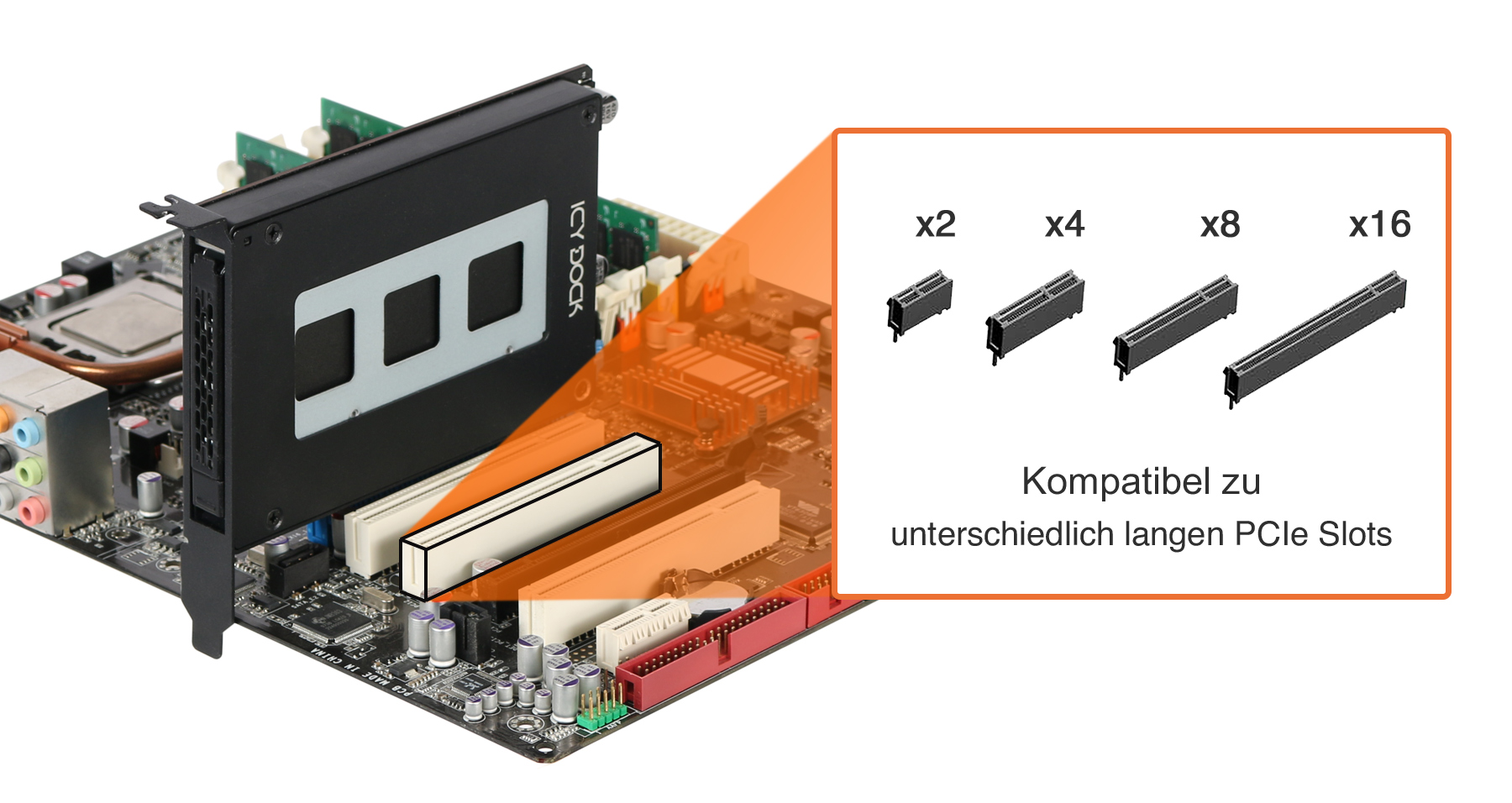

Der ToughArmor MB839SP-B wurde für das PCIe 2.0 und 3.0 Single-Channel (x1) Interface und maximale Kompatibilität entwickelt. So ist auch der Einsatz in PCIe x4, x8 und x16 PCIe Slots problemlos möglich.



Optimaler Schutz




Gehäuse, Tray und Slotblech sind aus widerstandsfähigem Metall gefertigt um eine lange Lebensdauer sicherzustellen und gleichzeitig Wärme abzuleiten. Ein integriertes Antivibrations-Design reduziert den Geräuschpegel und schützt vor externen Erschütterungen.



Große Lüftungsöffnungen auf beiden Seiten des Gehäuses erlauben die Kühlung durch Ihre Systemlüfter und somit das Laufwerk auch unter Last kühl zu halten. Das schlanke Design ist flach genug um selbst dann Kühlung zu erlauben wenn mehrere Geräte nebeneinander betrieben werden.




MB839SP-B verfügt über eine integrierte Status-LED in dem Tray die Ihnen Betriebsbereitschaft und Laufwerks-Aktivität anzeigt.



Für eine einfachere Statusüberwachung können Sie die Status-LED Ihres Computergehäuses / Servers an den integrierten 2-Pin Status-Header anschließen (Kabel nicht inklusive) um mühelos den Laufwerksstatus von der Front Ihres Systems zu sehen.



Vollgepackt mit Features



Die Verwendung des PCIe 2.0 Interfaces erlaubt einen enormen Geschwindigkeitssprung bei alten PCs und Mac Pro 2008-2012 Modellen die original nur SATA II Geschwindigkeiten unterstützen. So ziehen Sie den vollen Nutzen aus modernen SSDs.



Die Verwendung des PCIe 2.0 Interfaces erlaubt die Datenübertragung und den Stromanschluss ganz ohne zusätzliche Kabel und sorgt so für ein aufgeräumtes PC-Gehäuse.




ToughArmor MB840M2P-B für M.2 NVMe SSD



Falls Sie eine M.2 NVMe SSD in einem PCIe Slot installieren möchten, dann hat ICY DOCK auch hierfür eine Lösung parat. Der ToughArmor MB840M2P-B ist kompatibel zu dem PCIe 3.0 Slot (oder höher) und bietet Datenübertragungsraten von bis zu 32Gb/s!


Produktmerkmale

Kompatibel zu Mac Pro 2008-2012 Modelle. Treiber nicht notwendig.
Nimmt 1x SATA Festplatte oder SSD von 7mm bis 9,5mm Bauhöhe auf
Verwendet PCIe 2.0 x1 Interface und lässt sich in PCIe 2.0 und PCIe 3.0 x1, x4, x8 und x16 Slots installieren
Passt in einen einzelnen PCIe Erweiterungsslot
PCIe Interface erlaubt Stromversorgung und Datentransfer wodurch auf Kabel verzichtet werden kann
Flaches Design erlaubt es mehrere Slots nebeneinander mit Wechselrahmen zu besetzen
Inklusive PCIe Slotblech in voller Höhe um Schutz vor Staub zu bieten
Hot Swap SATA Anschluss bis zu 10.000 Steckzyklen getestet
Eagle-Hook Verriegelung für sicheren Halt
EMI Erdung – schützt Laufwerke vor elektrischen Beschädigungen
Anti-Vibration Technology (AVT) reduziert Geräuschpegel und schützt bei Erschütterungen
Active Power Technology (APT) spart Strom durch Deaktivierung des Gerätes bei nicht eingesetztem Laufwerk
3 Jahre Herstellergarantie
Zubehör

Kompatible Trays


Kompatible HDD/SSD Adapter:


Tray kompatibel zu:



3 Jahre Garantie
Artikelnummer :
MB839SP-B
Farbe :
Schwarz
Kompatible Laufwerke :
1 x 2,5" SSD / HDD
Kompatibles Interface :
SATA
Maximale Anzahl an Laufwerken :
1
Maxmiale Laufwerks-Bauhöhe :
9,5mm
Passend für :
1 x PCIe 2.0 Erweiterungsslot
Host Interface :
PCIe 2.0 x1 oder höher
Stromanschluss :
PCIe 2.0
Übertragungsrate :
Bis zu 500MB/s (abhängig von Laufwerksgeschwindigkeit)
Controller IC :
ASMedia - ASM1061
Unterstützte HDD Kapazität :
Keine Einschränkung
Kühlung :
Passive Kühlung durch Wärmeableitung über Metall
Material :
Metall / teilweise ABS Kunststoff
Unterstützt Hot-Swap :
Ja
Produktabmessungen (B x H x T) :
154 x 122 x 22mm
Produktgewicht :
195g
Packungsgewicht :
277g
Status-LED :
Betriebsbereit: Grün leuchtend
HDD Zugriff: Grün blinkend
Packungsinhalt :
PCIe Karte, Installationsanleitung, Schrauben
SATA Steckzyklen :
10.000
Luftfeuchtigkeit :
5%~65% RH
Betriebstemperatur :
0°C bis 60°C
Lagertemperatur :
-35°C bis 70°C
Konformität :
CE, RoHS, REACH
Garantie :
3 Jahre


Dokumente






Häufig gestellte Fragen
F: Unterstützt dieses Produkt das neue SATA 3.3 Power Disable Feature (PWDIS)?

A: Dieses Modell unterstützt nicht das SATA 3.3 PWDIS Feature. Wenn Sie eine SATA HDD/SSD mit PWDIS in diesem installieren, wird das Laufwerk nicht hochfahren und das System wird das Laufwerk nicht erkennen. Nachfolgenden finden Sie eine Liste bekannter SATA HDD/SSD mit dem PWDIS Feature.



SATA HDD/SSD mit Power Disable Feature (PWDIS)

WD Ultrastar DC HC510
HUH721010ALE600 HUH721010ALE604
HUH721010ALE601 HUH721010ALN600
HUH721010ALN604 HUH721010ALN601
Ultrastar DC HC510
HUH721008ALE600 HUH721008ALE604
HUH721008ALE601 HUH721008ALE600
HUH721008ALE604 HUH721008ALE601
Ultrastar DC HC520
HUH721212ALE600 HUH721212ALE604
HUH721212ALN600 HUH721212ALN604

Samsung PM883
MZ7LH240HAHQ MZ7LH1T9HMLT
MZ7LH3T8HMLT MZ7LH480HAHQ
MZ7LH7T6HMLA MZ7LH960HAJR




Hinweis: SAS Festplatten oder SSDs nutzen Pin 3 des SATA-Sromanschlusses nicht für das PWDIS Feature und sind daher kompatibel zu diesem Produkt.



Obwohl wir empfehlen die SATA HDD/SSD mit PWDIS nicht zu verwenden, können Sie die nachfolgenden Methoden nutzen um das PWDIS Feature physisch zu blockieren, falls Sie bereits ein solches Laufwerk verwenden:



Methode 1 – Einen Molex zu SATA Adapter oder ein entsprechendes Kabel verwenden um die Stromzufuhr zu Pin 3 des SATA Stromanschlusses zu unterbinden.



Molex to SATA Adapter   Molex to SATA Cable
Molex zu SATA Adapter   Molex zu SATA Cable



Methode 2 – Ein kapton-Klebeband auf Pin 1-3 des SATA-Stromanschlusses kleben um die 3,3V Stromzufuhr zu blockieren.



Kapton tape SATA power connector



Falls das Problem weiterhin besteht, kontaktieren Sie bitte euinfo@icydock.com.
